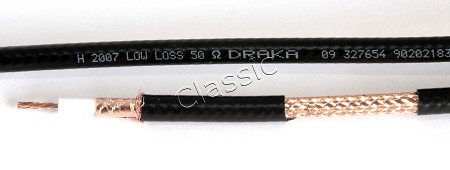

Das neue H 2007 - Lieferbar in Ringen von 10 Meter, 25 Meter, 50 Meter und 100 Meter
H 2007 ist ein Koaxkabel für den Frequenzbereich von DC bis 6 GHz. Dieses neue Produkt wird in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt.
H 2007 wird nach dem Norm EN 50117-1 hergestellt.
H 2007 ist ein Kabel, das bei einem Durchmesser von nur 7,3 mm sehr niedrige Dämfpungswerte zeigt, so dass dieses Kabel für viele Einsatzgebiete in der Funktechnik sehr interessant und empfehlenswert ist.
Technische Daten (laut Angabe Hersteller)
| Impedanz | : | 50 Ohm |
| Innenleiter | : | Kupfer-Litze, 19 x 0,37, 1,85 mm |
| Dielektrikum | : | 5,0 +/- 0,1 mm |
| Außenleiter | : | Kupfergeflecht, Bedeckung 90 % | Kupfer-Doppelverbund-Folie* |
| Außenisolierung | : | PVC Typ TM2; 7,3 +/- 0,2 mm; UV-beständig |
| Verkürzungsfaktor | : | 0,83 |
| Kapazität pro Meter | : | 74 pF |
| Biegeradius | : | bis minimal 35 mm |
| Zugkraft | : | 505 Newton |
| Temperaturbereich | : | -30°C - +80°C |
| Widerstand Innenleiter/100 m | : | 0,86 Ohm |
| Widerstand Außenleiter/100 m | : | 0,85 Ohm |
| Gewicht/100 m | : | 8,3 kg |
| Max. Belastbarkeit | : | 10 MHz - 2040 Watt | 100 MHz - 620 Watt | |
| : | 1000 MHz - 180 Watt |

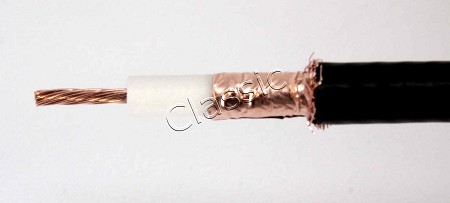

* Kupfer-Doppelverbund-Folie: Die Cu-PET-Cu Abschirmung besteht aus 2 Kupferfolien, zwischen denen sich eine Kunststofffolie befindet. Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolien. An den Stoßstellen bei der Überlappung liegt somit Kupfer auf Kupfer.
Dämpfung in dB/100 m
| 10 MHz | : | 2,2 dB |
| 28 MHz | : | 2,8 dB |
| 50 MHz | : | 4,5 dB |
| 100 MHz | : | 6,3 dB |
| 145 MHz | : | 7,6 dB |
| 432 MHz | : | 13,6 dB |
| 1296 MHz | : | 24,8 dB |
| 1800 MHz | : | 30 dB |
Maße und Gewicht sind inklusive Verpackung
