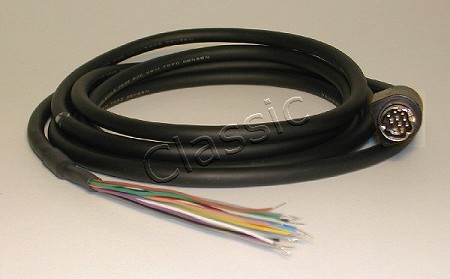

10-pol. PTT/ALC Verbindungskabel zum Anschließen anderer Linearendstufen an Yaesu FT-450(D), FT-950, FT-2000, FTX-1 Field, FT-DX10, FT-DX101, FT-DX1200, FT-DX3000 und FT-DX5000. Das Kabel ist einseitig mit 10-p. mini-DIN Stecker konfektioniert; das andere Ende ist offen.
Verwenden Sie gelb und grün für PTT
Verwenden Sie grün und schwarz für ALC
Pinbelegung:
| Pin 1 | : | Orange + 13,8 V to Amp |
| Pin 2 | : | Gelb TX GND to Amp (PTT) |
| Pin 3 | : | Grün GND (Masse) |
| Pin 4 | : | Rot BAND-DATA-A to Amp |
| Pin 5 | : | Weis BAND-DATA-B to Amp |
| Pin 6 | : | Blau BAND-DATA-C to Amp |
| Pin 7 | : | Violet BAND-DATA-D to Amp |
| Pin 8 | : | Braun TX INH to Radio |
| Pin 9 | : | Schwarz EXT ALC to Radio (ALC) |
| Pin 10 | : | Grau TX REQ to Radio |
| Shield | : | Hell Blau Folie |
Kabellänge ist ca. 1,9 m.
Maße und Gewicht sind inklusive Verpackung
