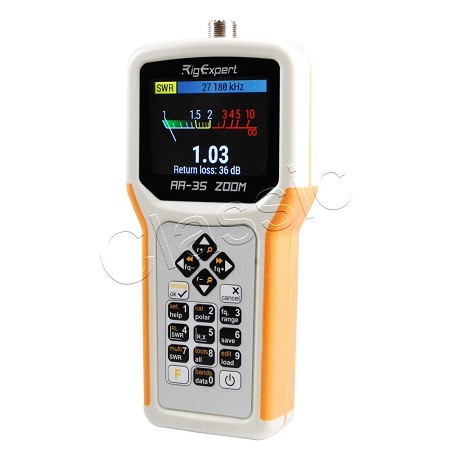

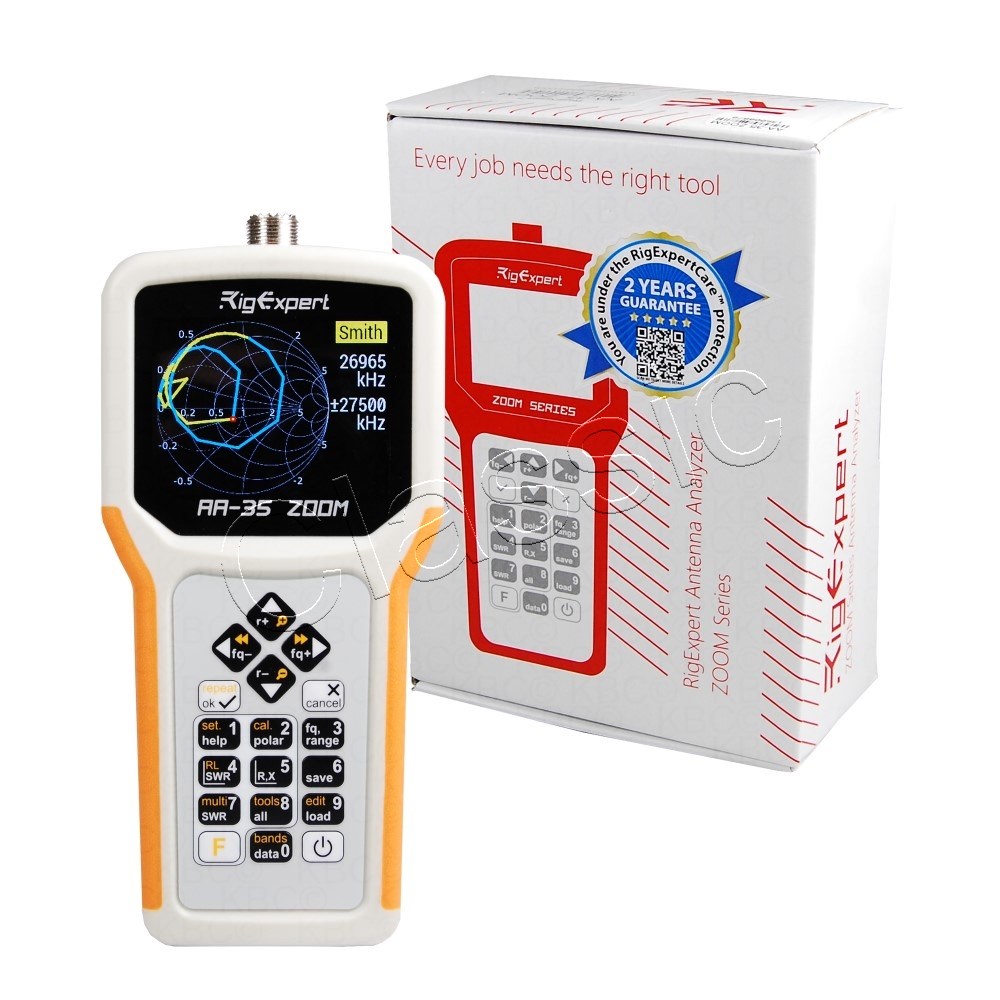

Der Analysator
RigExpert AA-35 ZOOM ist für die Messung von SWR (Stehwellenverhältnis), Rückflussdämpfung, Kabeldämpfung sowie anderen Parametern von Kabel- und Antennensystemen im Bereich von 60 kHz bis 35 MHz ausgelegt .
Eine integrierte ZOOM-Funktion macht grafische Messungen besonders effektiv.
Ein integrierter Time Domain Reflectometer-Modus kann verwendet werden, um einen Fehler innerhalb des Speiseleitungssystems zu lokalisieren.
Die folgenden Aufgaben lassen sich mit diesem Analysator problemlos erledigen:
- Schnelles Auschecken einer Antenne
- Abstimmung einer Antenne auf Resonanz
- Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Orkan usw.)
- Herstellen von Koaxialstichleitungen oder Messen ihrer Parameter
- Kabelprüfung und Fehlerortung, Messung von Kabelverlust und charakteristischer Impedanz
- Messung der Kapazität oder Induktivität von Blindlasten

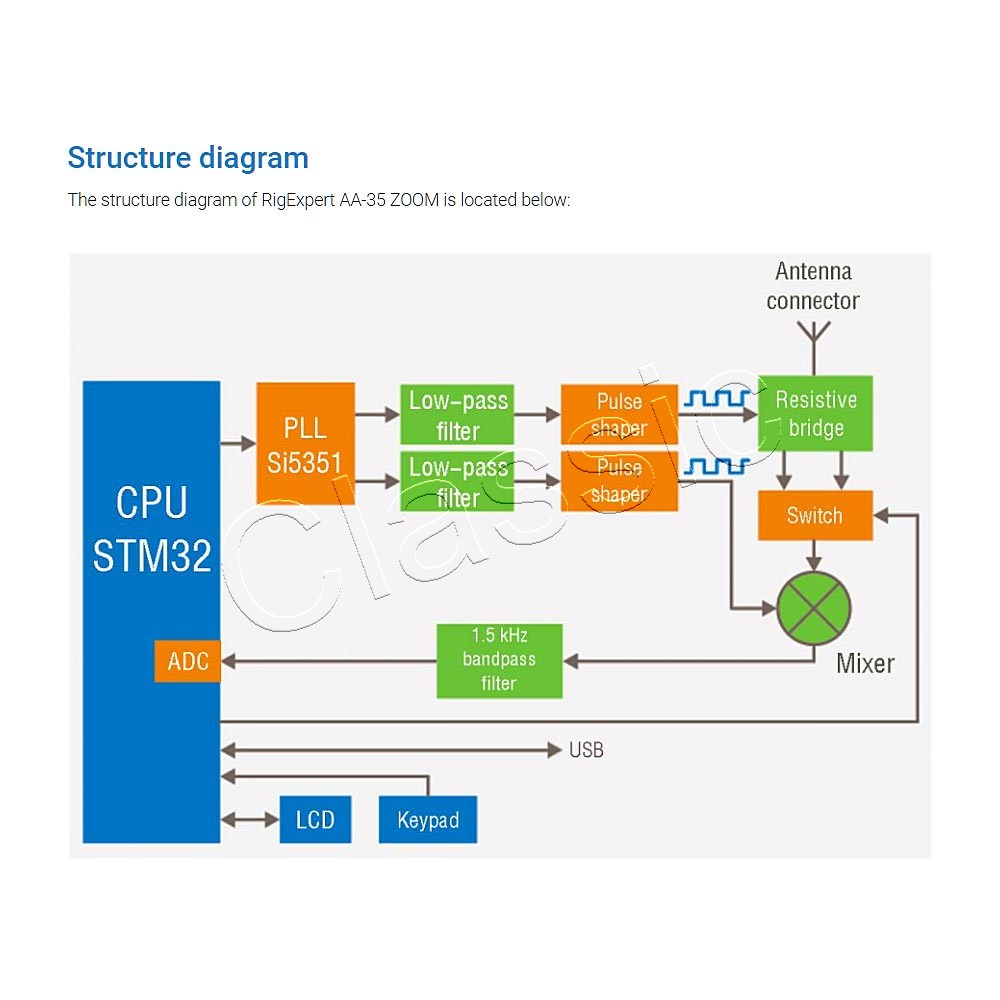

Technische Daten AA-35 ZOOM
| Frequenzbereich | : | 0,06 bis 35 MHz |
| Frequenzeingabe | : | 1 kHz Auflösung |
| Messung | : | Für 25-, 50-, 75-, 100-Ohm-Systeme |
| SWR-Messbereich | : | 1 bis 100 in numerischen Modi, 1 bis 10 in Diagrammmodi |
| SWR-Anzeige | : | Numerische oder analoge Anzeige |
| R- und X-Bereich | : | 0…10000, -10000…10000 im numerischen Modus, 0…1000, -1000…1000 im Diagrammmodus |
| Anzeigemodi | : | SWR bei einzelnen oder mehreren Frequenzen |
| | : | SWR, Rückflussdämpfung, R, X, Z, L, C bei Einzelfrequenz |
| | : | SWR-Diagramm, 100 Punkte |
| | : | R, X-Diagramm, 100 Punkte |
| | : | Kabelwerkzeuge (Verlust und Wellenwiderstand) |
Optional Open-Short-Load-Kalibrierung.
| Nichtflüchtiger Speicher | : | 10 Steckplätze zum Speichern von Messergebnissen |
| HF-Ausgang | : | Steckertyp SO 239 (PL-weiblich) |
| | : | Ausgangssignalform: Rechteck, 0,06 bis 35 MHz |
| | : | Ausgangsleistung: +13 dBm (bei 50 Ohm Last) |
| Stromversorgung | : | Zwei 1,5-V-Alkalibatterien, Typ AA (im Lieferumfang des Analysators enthalten) |
| | : | Zwei 1,2-V-Ni-MH-Batterien, Typ AA (nicht im Lieferumfang des Analysators enthalten) |
| | : | max. 4 Stunden kontinuierliche Messung, max. 2 Tage im Stand-by-Modus bei Verwendung voll aufgeladener Akkus |
| | : | Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Anschluss angeschlossen ist, wird er von diesen Quellen mit Strom versorgt |
| Schnittstelle | : | 320×240 Farb-TFT-Display |
| | : | 6×3 Tasten auf der wasserdichten Tastatur |
| | : | Mehrsprachige Menüs und Hilfebildschirme |
| | : | USB-Verbindung zu einem PC |
| Abmessungen | : | 103 x 207 x 37 mm (4,1 x 8,1 x 1,4 Zoll) |
| Betriebstemperatur | : | 0…40 °C (32…104 °F) |
| Gewicht | : | 310 g (10,9 oz) ohne Batterien |
| Garantie | : | 2 Jahre |

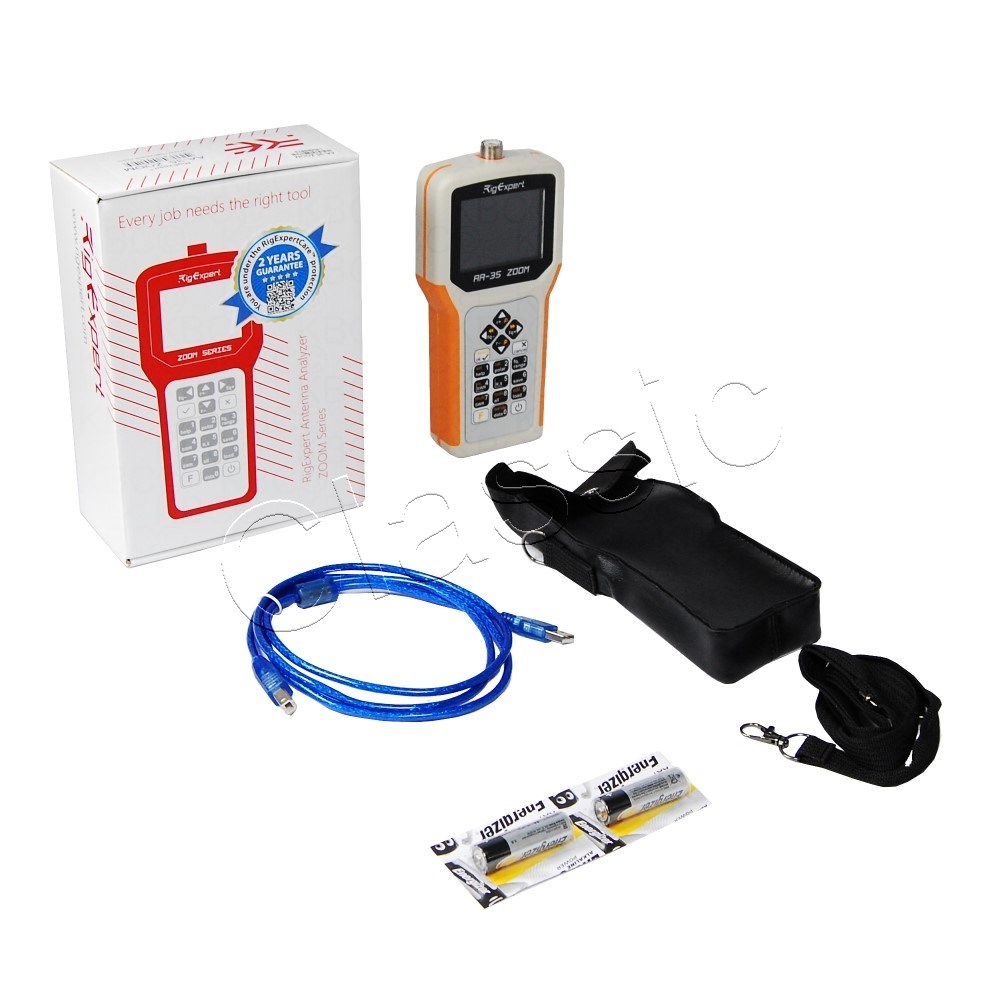

Im Lieferumfang enthalten sind:
- RigExpert AA-35 ZOOM
- USB-Kabel
- Weiche Hülle
- Benutzerhandbuch
- Alkaline-Batterien 2 x AA
Die Spezifikationen können ohne Vorankündigung geändert werden.
Detaillierte Informationen und Screenshots finden Sie in der Broschüre und im Handbuch zum Download.
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L23 x B16 x H8 cm |
| Gewicht |
: |
0,74 kg |
