Das neue

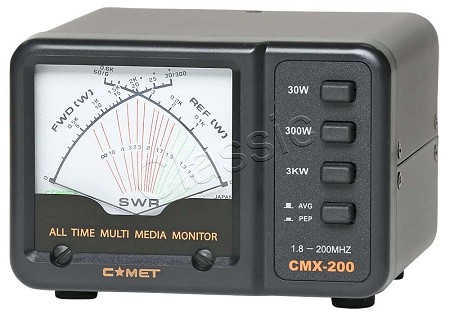

COMET CMX-200 SWR/Power Kreuzzeigerinstrument ist für KW und VHF geeignet. KW bis 3 kW!
Dieses neue Meßgerät ist für 1,8 MHz bis 200 MHz geeignet und hat 3 Bereiche 30 W/300 W/3 kW. Es benötigt nur etwa 6 Watt Mindestleistung für die SWR-Messung. Misst die durchschnittliche und PEP-Leistung und wird mit einem 12-V-Kabel für die Beleuchtung des Messgeräts geliefert.
Technische Daten
| Frequenzbereich | : | 1,8-200 MHz |
| Instrument | : | Kreuzzeiger *) |
| Messbereiche | : | 30/300/3000 W | 1,8-30 MHz: max. 3 kW PEP | 144 MHz: max. 1 kW PEP |
| Genauigkeit | : | +/- 10% beim Vollskala |
| Speisung | : | 12 VDC (nur für Instrumentbeleuchtung); DC-Kabel im Lieferumfang. |

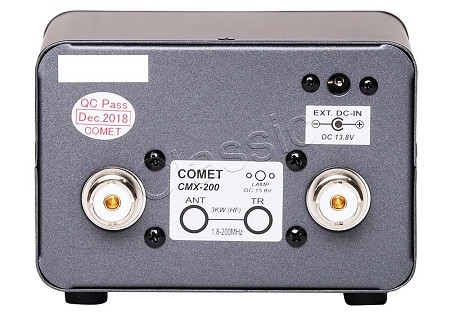

| Anschluss | : | 2X SO 239 (PL-Buchse) |
| Abmessungen | : | B120 x H80 x T105 mm |
*) Anleitung zum Ablesen eines Kreuzzeigers
Auf der linken Skala wird die zur Antenne fließende Leistung (Vorwärtsrichtung) bzw. die Ausgangsleistung des Funkgerätes angezeigt in Watt.
Auf der rechten Skala wird die von der Antenne reflektierte Leistung (Rückwärtsrichtung) angezeigt ebenfalls in Watt.
Am Kreuzungspunkt der beiden Zeiger, an den roten Linien mit den Zahlen 1-1,2-1,4-1,5-1,8-2-3-5-8, kann der momentane Wert des Stehwellenverhältnisses (SWR-Wert) abgelesen werden.
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L13,5 x B14,5 x H10 cm |
| Gewicht |
: |
0,74 kg |
