ANjo YA130069P

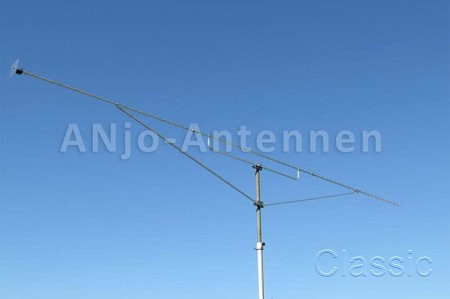

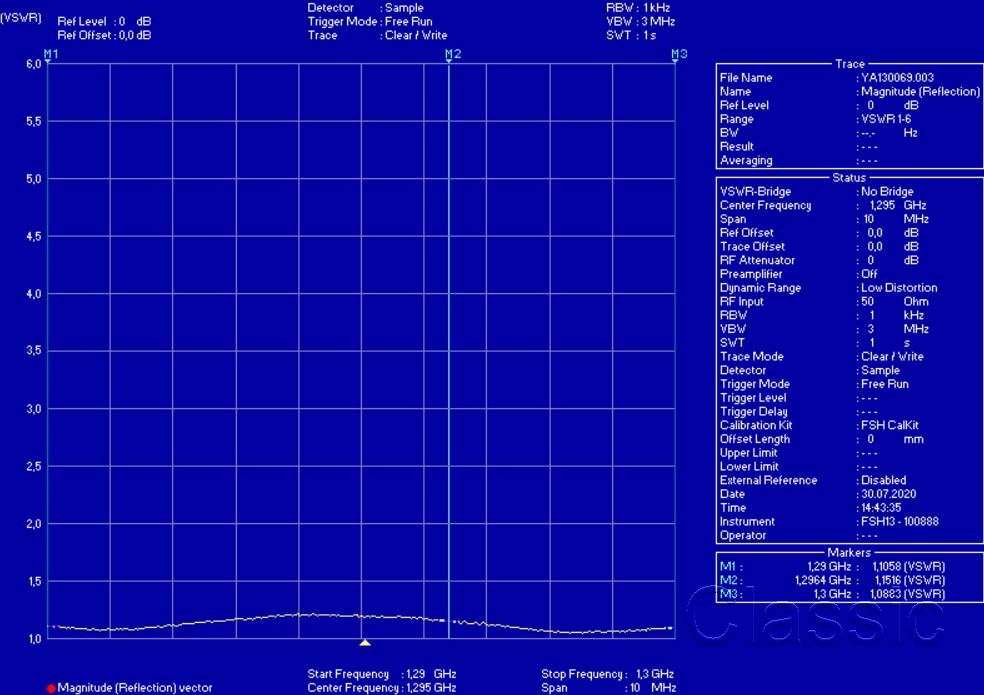

Die ANjo YA130069P ist eine gewinn-optimierte 69 EL. wide-space Long Yagi-Antenne mit gefaltetem Dipol, Flächen-Reflektor und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.

ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.

Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.

Technische Daten

Frequenzbereich	:	1240-1300 MHz
Elementzahl	:	69 mit Flächen-Reflektor
Gewinn	:	22.5 dBi
Vor- Rückverhältnis	:	25 dB
Öffnungswinkel	:	E=14,7° / H=14,9°
Länge mechanisch	:	5,92 m mit 2-fach Unterzug

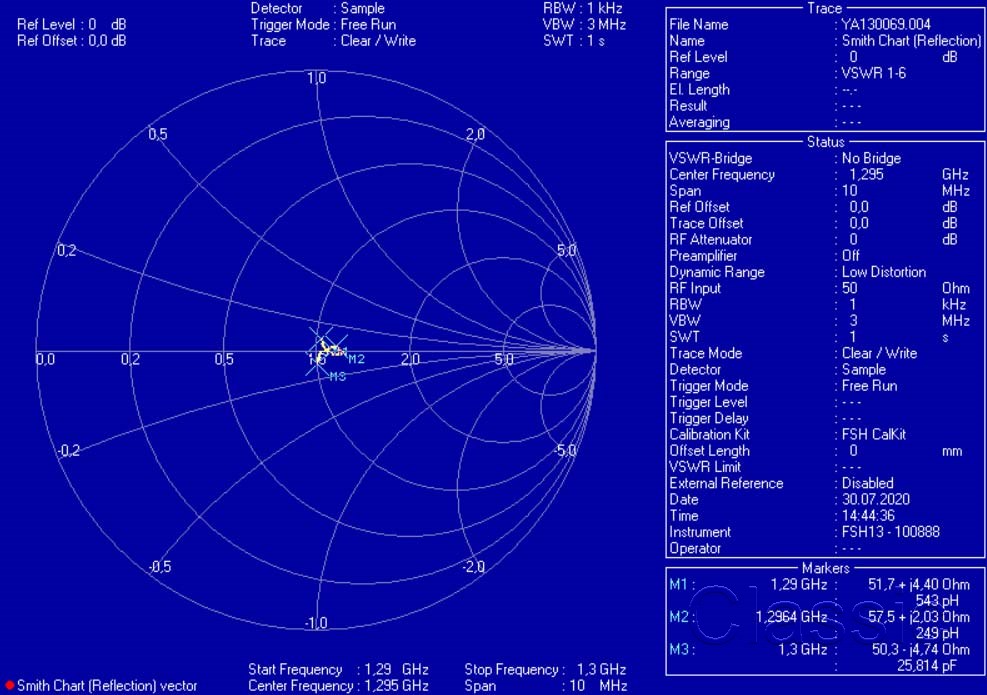

Impedanz	:	50 Ohm; VSWR siehe Anpass-Diagramm
Anschluß	:	Qualitäts N - Buchse
Winddruck	:	222N bij 120km/h, 395N bij 160km/h
Mastdiameter	:	ø 50 mm (mit zwei Mastschellen)
Belastbarkeit	:	400W CW; 750W PEP
Material	:	Boom und Elemente aus Alu; Mastschelle und Verbindungsteile aus V2A
Gewicht	:	4,30 kg

Stockungsabstand für horizontale Polarisation	:	H = 90 cm V = 89 cm
Stockungsabstand für vertikale Polarisation	:	H = 89 cm V = 90 cm

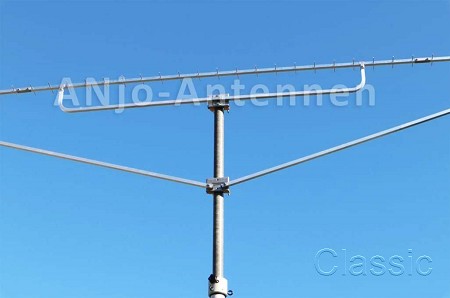

Aufgrund der beträchtlichen Boomlänge und des kleinen Öffnungswinkels ist die Antenne mit einem doppelten Unterzug ausgestattet. Jede Stütze hat eine eigene Mastschelle. Diese stabile Konstruktion verhindert, dass selbst bei starkem Wind mechanische Verformungen auftreten, wodurch die Verstärkung und die Ausrichtung der Antenne erhalten bleiben.
