Die

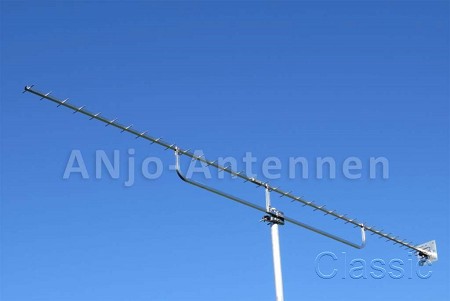

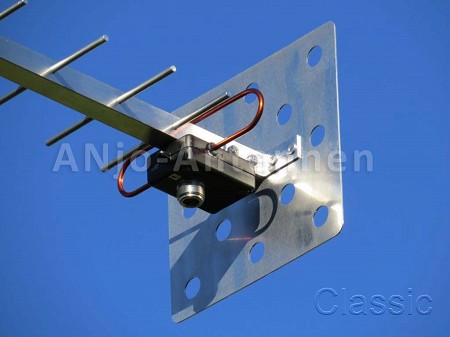

ANjo YA130037E ist eine gewinn-optimierte 37 EL. wide-space Yagi-Antenne mit gefaltetem Dipol und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.
ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.
Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.
Technische Daten
| Frequenzbereich | : | 1240-1300 MHz |
| Elementzahl | : | 37 mit flächen Reflektor |
| Gewinn | : | 20,3dBi |
| Vor- Rückverhältnis | : | 27,1dB |
| Öffnungswinkel | : | E=18° / H=18,4° |
| Länge mechanisch | : | 3,0m mit Unterzug |

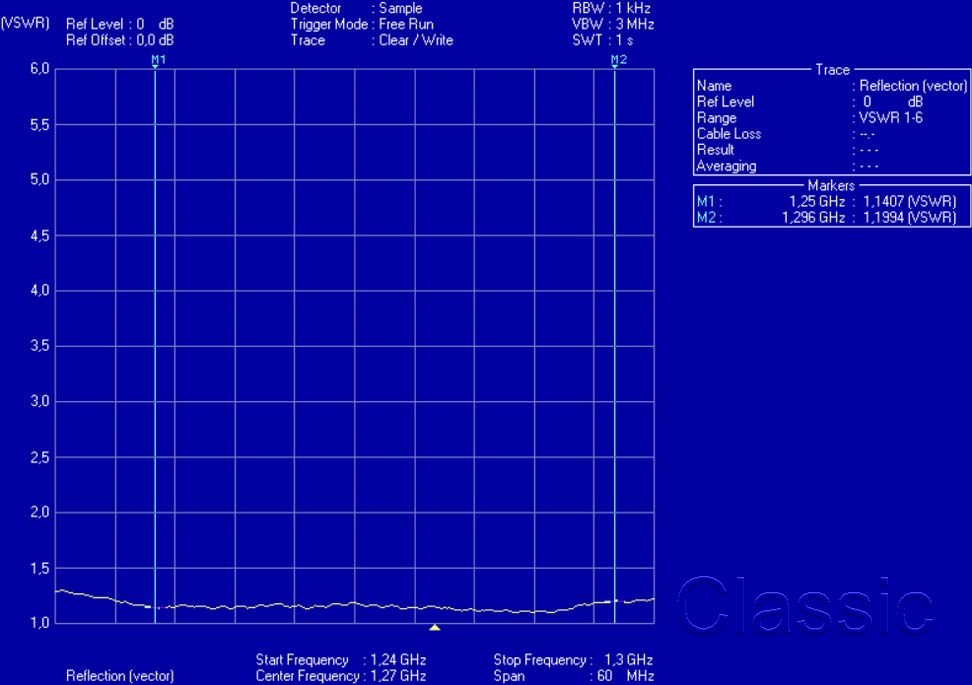

| Impedanz | : | 50 Ohm; VSWR siehe Anpass-Diagramm |
| Anschluß | : | Qualitäts N – Buchse |
| Winddruck | : | 89N bei 120km/h, 157N bei 160km/h |
| Belastbarkeit | : | 400W CW; 750W PEP |
| Material | : | Mastschelle und Verbindungsteile aus verzinktem Stahl |
| Mastschelle | : | Elevation einstellbar |
| Gewicht | : | 2,0 kg |
Stockungsabstand für horizontale Polarisation: H=69cm V=68cm
Stockungsabstand für vertikale Polarisation: H=68cm V=69cm
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L163 x B20 x H11 cm |
| Gewicht |
: |
2,90 kg |
