Die

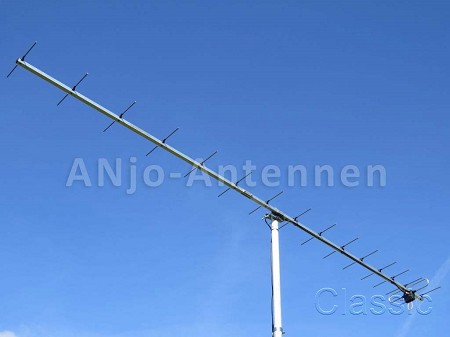

ANjo YA043216E ist eine gewinn-optimierte 16 EL. wide-space Yagi-Antenne mit gefaltetem Dipol und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.
ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.
Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.

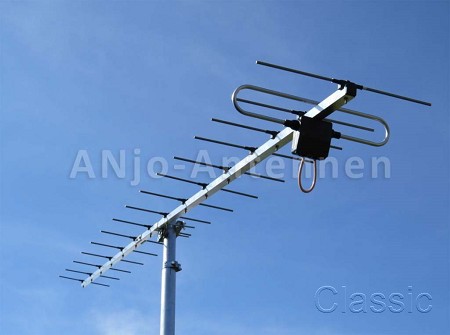

Im Gegensatz zum Bild befindet sich der Balun im Gehäuse.
Technische Daten
| Frequenzbereich | : | 430-440 MHz |
| Elementzahl | : | 16 |
| Gewinn | : | 16,6 dBi |
| Vor- Rückverhältnis | : | 21,7 dB |
| Öffnungswinkel | : | E=27,6° / H=29° |
| Länge mechanisch | : | 3,10m |

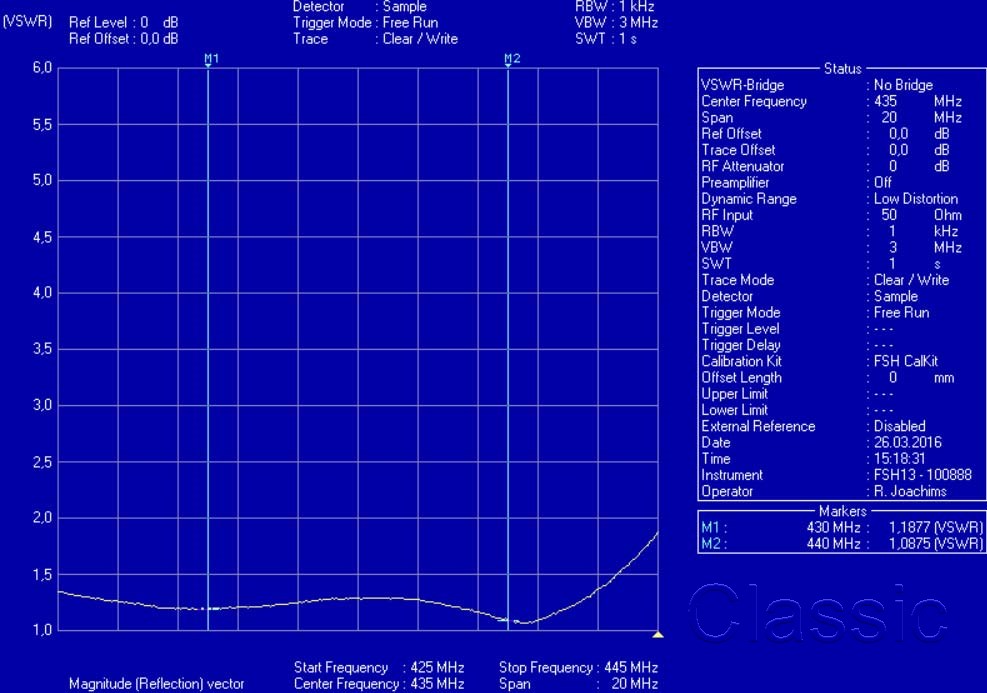

| Impedanz | : | 50 Ohm; VSWR siehe Anpass-Diagramm |
| Anschluß | : | Qualitäts N - Buchse |
| Winddruck | : | 102N bei 120km/h, 197N bei 160km/h |
| Belastbarkeit | : | 150 W CW; 300 W PEP |
| Material | : | Boom und Elemente aus Alu; Mastschelle und Verbindungsteile aus V2A |
| Gewicht | : | 2,2 kg |
Stockungsabstand für horizontale Polarisation: H=330cm V=300cm
Stockungsabstand für vertikale Polarisation: H=300cm V=330cm
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L172 x B20 x H11 cm |
| Gewicht |
: |
3,00 kg |
