Das

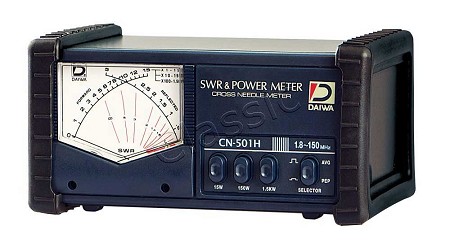

Daiwa CN-501H Stehwellenmeßgerät ist geeignet für KW und VHF.
Technische Daten
| Frequenzbereich | : | 1,8-150 MHz |
| Instrument | : | Kreuzzeiger *) |
| Messbereiche | : | 15/150/1500 W | 1,8-60 MHz: max. 1500 W PEP | 144 MHz: max. 1 kW PEP |
| Genauigkeit | : | +/- 10% beim Vollskala |
| Speisung | : | 12 VDC (nur für Instrumentbeleuchtung); DC-Kabel im Lieferumfang. |
| Anschluss | : | SO 239 (PL-Buchse) |
| Abmessungen | : | B155 x H80 x T100 mm |
*) Anleitung zum Ablesen eines Kreuzzeigers
Auf der linken Skala wird die zur Antenne fließende Leistung (Vorwärtsrichtung) bzw. die Ausgangsleistung des Funkgerätes angezeigt in Watt.
Auf der rechten Skala wird die von der Antenne reflektierte Leistung (Rückwärtsrichtung) angezeigt ebenfalls in Watt.
Am Kreuzungspunkt der beiden Zeiger, an den roten Linien mit den Zahlen 1-1,2-1,4-1,5-1,8-2-3-5-8, kann der momentane Wert des Stehwellenverhältnisses (SWR-Wert) abgelesen werden.
