Der

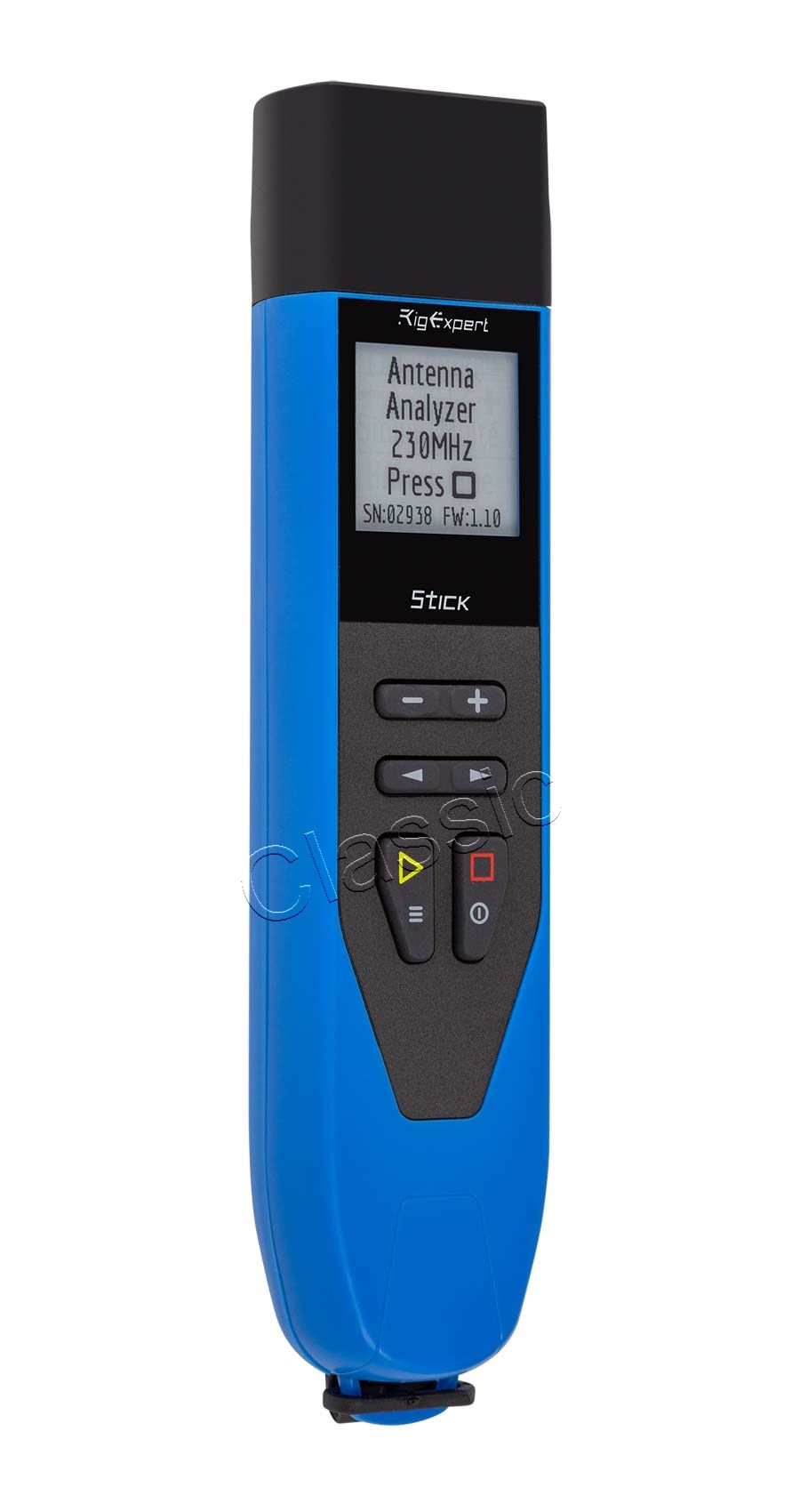

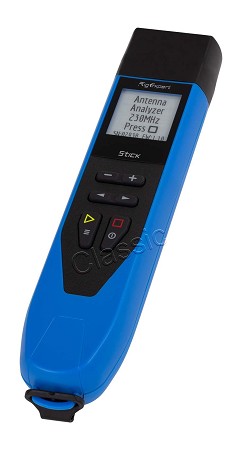

RigExpert Stick 230 ein sehr kompakter grafischer Antennen- und Kabelanalysator, ist für die Messung von SWR (Stehwellenverhältnis), Rückflussdämpfung, Kabeldämpfung sowie anderen Parametern von Kabel- und Antennensystemen im Bereich von 100 kHz bis 230 MHz ausgelegt. Ideal für den Einsatz zu Hause und im Feld.
Die folgenden Aufgaben können mit dem STICK-230 ausgeführt werden:
- Führen Sie schnell eine vollständige Antennenmessung durch
- Bringen Sie eine Antenne auf die gewünschte Resonanzfrequenz
- Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Orkan etc.)
- Herstellung von Koax-Stichleitungen und Messung der Stichleitungsparameter
- Kabeltest und Fehlerortung, Kabeldämpfung und Wellenwiderstand
- Messen von Kapazität und Induktivität von reaktiven Lasten
Technische Daten Stick 230
| Frequenzbereich | : | 100 kHz bis 230 MHz |
| Frequenzauflösung | : | 1 kHz |
| Impedanzmessung | : | 12,5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450 und 600 Ohm-Systeme |
| SWR-Messbereich | : | von 1 bis 100 im Digitalmodus, von 1 bis 10 im Grafikmodus |
| Bereich R und X | : | 0…10000, -10000…10000 |
| Modus | : | SWR, Umlaufverlust, R, X, Z, L, C, Betrag und Phasenwinkel bei einer einzigen Frequenz. |
| SWR-Kurvengrafik | : | 100 Punkte. |
| Multé-Modus | : | zum schnellen Testen einer Multiband-Antenne. |
HF-Ausgang
| Steckertyp | : | UHF (SO-239) |
| Ausgangssignal | : | Rechteckwelle von 100 kHz bis 230 MHz. |
| Ausgangsleistung | : | -10 dBm (bei einer Last von 50 Ohm). |
Stromversorgung

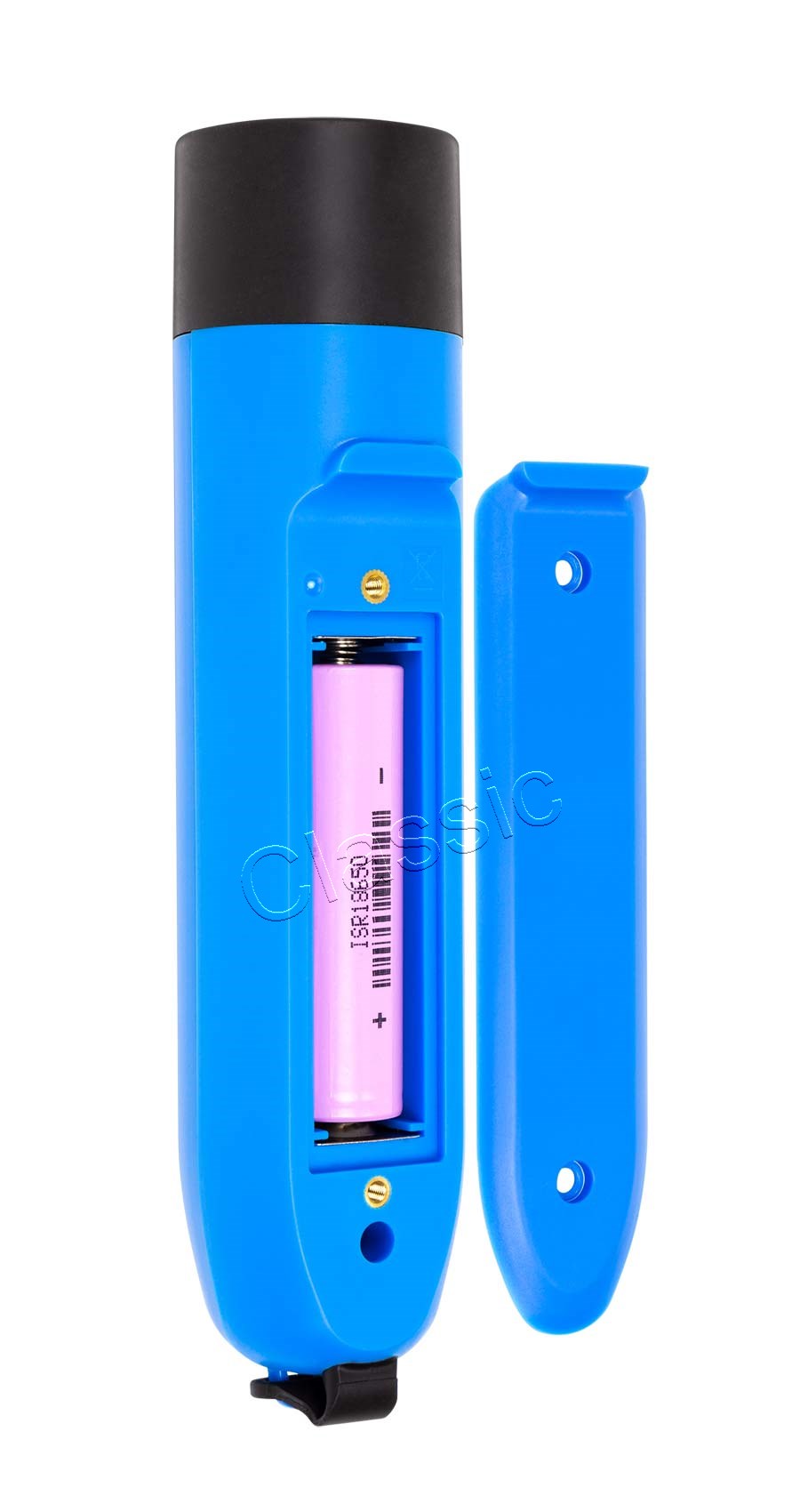

Ein Lithium-Ionen-Akku 3,7 V Typ 18650 (für16 Stunden kontinuierliche Messungen ohne Aufladen)
Wenn der Analysator an einen PC- oder DC-Adapter mit USB-Anschluss angeschlossen ist, wird der Stick von dieser Quelle mit Strom versorgt
Schnittstelle
Kontrastreiches E-Ink-Display mit einer Größe von 200 × 200
2×3 Tasten auf der wasserdichten Tastatur
Englisches Menü und Hilfebildschirme
USB-Anschluss zum Anschluss an einen PC
| Bluetooth | : | v.4.2 BLE Einzelmodus, Klasse B |
| Abmessungen | : | 185 mm x 40 mm x 33 mm |
| Betriebstemperatur | : | -15° … 40 °C (5 … 104 °F) |
| Gewicht | : | 185 g inkl. Batterie |
| Garantie | : | 2 Jahre |
| GTIN-13 | : | 4820185420259 |

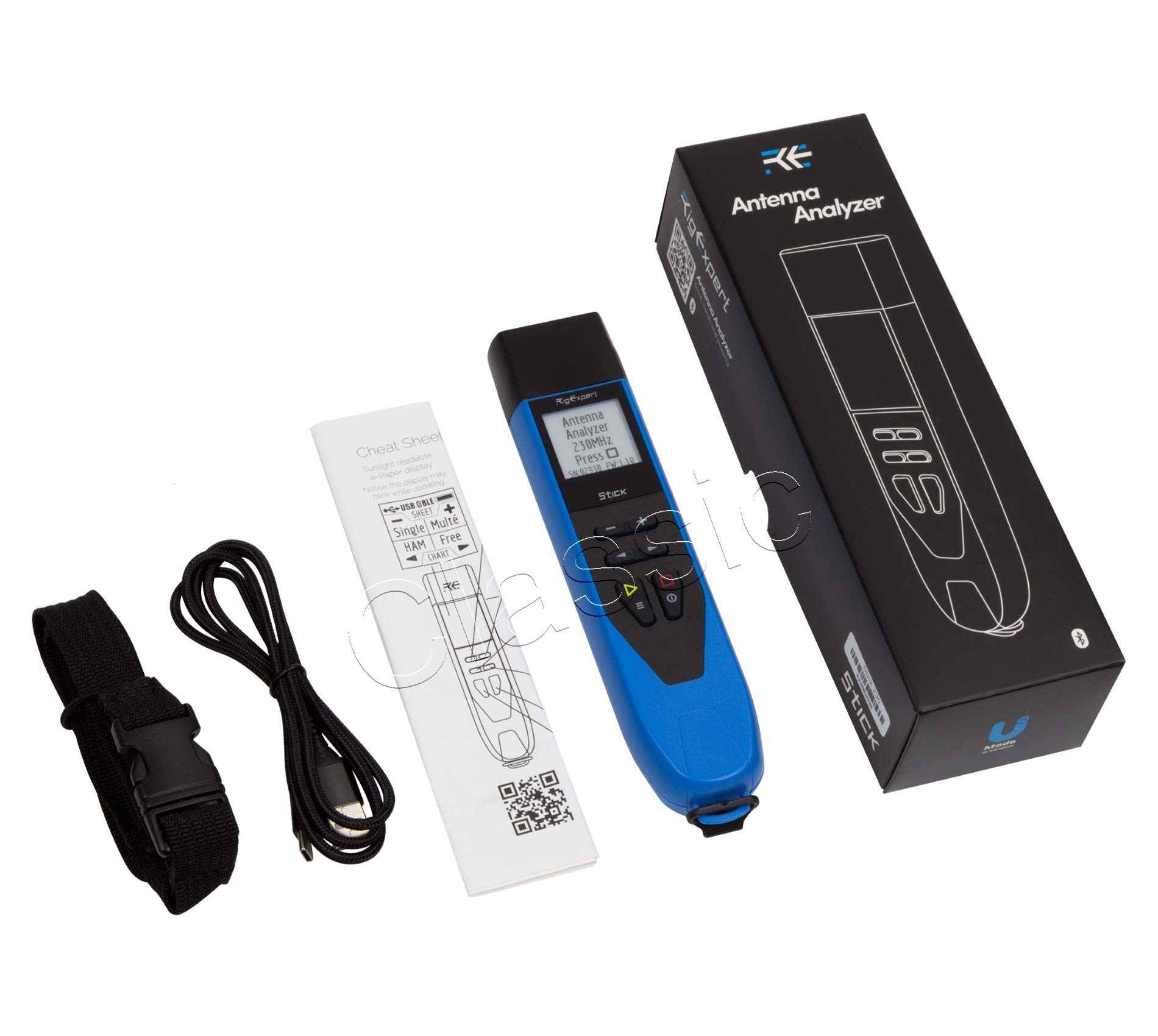

Im Lieferumfang sind enthalten:
- RigExpert Stick-230
- USB-Kabel
- Trageschlaufe
- Lithium-Ionen-Akku 3,7 V Typ 18650 (montiert)
- Anleitung (Schnellstart)
Weitere Informationen und Screenshots finden Sie in der Bedienungsanleitung, die Sie herunterladen können.
Technische Daten können ohne Vorankündigung geändert werden.
Maße und Gewicht sind inklusive Verpackung
