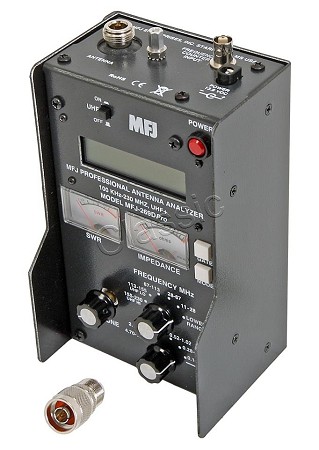

MFJ-269D PRO VLF/HF/VHF/UHF Antennenanalysator 0.5-230 MHz + 430-520 MHz
Technische Daten
- Alle Informationen und Meßwerte werden über eine große, leicht zu lesende zweizeilige LCD-Anzeige und zwei Instrumente angezeigt
- Integrierte Ni-MH Ladeschaltung, Batteriespar, Batteriewarnung, Tuningknopf mit 1:10 Übersetzungsgetriebe
- Verwendung als Signalgenerator für Testzwecke möglich
- Integrierter CoaxCalculatorTM - berechnet Koax-Leitungslänge in Fuß bzw Koax Länge in elektrischen Graden und umgekehrt für jede Frequenz unter Berücksichtigung des Verkürzungsfaktors (ideal für die Herstellung von entsprechenden Abschnitte und Phasenleitungen ) - ein MFJ 269C PRO exklusiv!
- Die neuen 12-Bit-A/D-Wandler erhöhen die Genauigkeit und Auflösung - ein MFJ 269C PRO exklusiv!
- Einfach zu bedienen! Stellen Sie den Bandschalter auf des gewünschte Segment und drehen Sie dem Tuninknopf auf die gewünschte Frequenz. Wie beim Transceiver.
- Antennenanschluss "N" Buchse
- Lieferung einschließlich N-Stecker auf PL-Buchse Adapter.
- Verwenden Sie 10x AA oder Ni-MH-Batterien (nicht im Lieferumfang enthalten) oder 12 bis 15 VDC Adapter.
- Firmware V.14.14
Funktionen im Bereich 0.530 bis 230 MHz
- gibt umfassende Informationen über Ihre Antenne
- zeigt das SWR und die komplexe Impedanz im Bereich 0.530 bis 230 MHz
- integrierter Frequenzzähler
- zeigt die komplexe Impedanz als Serienschaltung des Real- und Blindwiderstands (Rs + jXs) oder als Magnitude (Z) und die Phase (Grad).
- zeigt auch parallel äquivalente zwischen Real- Widerstand und Reaktanz (Rp + JXP) - eine MFJ 269 exklusiv!
- Sie können Verkürzungsfaktor, Koax Verluste in dB, die Länge des Koax und der Abstand bis zum Kurzgeschlossenen oder offenen Ende in Fuß zu bestimmen.
- zeigt das SWR, Rückflussdämpfung und Reflexionskoeffizienten bei einer beliebigen Frequenz gleichzeitig auf einen Blick
- zeigt die Effizienz der Anpassung
- zeigt die Induktivität in mH und die Kapazität in pF bei einer gegebenen Frequenz
-Sie können das SWR und den Verlust einer Zuleitung messen bei Kabel mit einer Impedanz von 10 bis 600 Ohm, einschliesslich 50, 51, 52, 53, 73, 75, 93, 95, 300 und 450 Ohms - ein MFJ 269D exklusiv!
Neue Funktionen im Bereich 430 bis 520 MHz
- Schließen Sie die Zuleitung Ihrer UHF-Antenne an und stellen Sie die gewünschte Frequenz ein. Der Analysator zeigt ihnen gleichzeitig SWR, Rückflussdämpfung und Reflexionskoeffizient an.
- das Gerät misst Kabelverluste in dB und die Effizienz der Anpassung
- Sie können UHF-Dipole, Verticals, Yagis, Quads und andere Antennen justieren und ihre SWR, Resonanzfrequenz und Bandbreite bestimmen.
- Sie können Stubs testen und optimieren und abgestimmte Leitungen erstellen. Sie können manuell Verkürzungsfaktor und Impedanzen von Übertragungsleitungen bestimmen.
- RF-Netzwerke und HF-Verstärker können, ohne Stromversorgung, getestet oder justiert werden
- eine große, zweizeilige LCD-Anzeige mit logarithmischem SWR Bargraph und SWR-Meter für die schnelle Abstimmung.
Maße und Gewicht sind inklusive Verpackung
