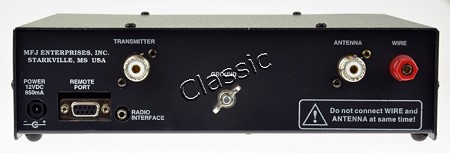

Diese neue Generation Antennentuner passt automatisch jede asymmetrische und symmetrische gespeiste Antenne super schnell an. Während des Sendens werden kontinuierlich Frequenz und Impedanz von der Antenne gemessen und so nötig wir die Anpassung korrigiert. Bei der Impedanzmessung wird Gebrauch gemacht von der bekannten MFJ Analyzer Technik und Frequenzzähler. Hierdurch kann dieser neue intelligente Tuner ohne extra benötigtes Interface Kabel auf jeden 100 W KW Transceiver angeschlossen werden.
Was für eine Funktion haben diese optional erhältlichen Interface Kabel?
Das Interface Kabel verbindet den Interface-Anschluss am Tuner mit dem CAT-Anschluss am Transceiver. Durch das eindrücken des Tune-Knopfs am Tuner wird der Transceiver in den AM-Mode geschaltet, das Vermögen reduziert und der Sender eingeschaltet. Hiernach sucht der Tuner automatisch die richtige Anpassung. Ohne Interface Kabel müssen diese Handlungen manuell ausgeführt werden. Weiter wird jede Einstellung des effizienten L-Netzwerkes automatisch in den verfügbaren Speicherplätzen (20.000!) gespeichert.
Während des Sendens behalten die intelligenten Tuner die Frequenz und Tunereinstellungen. Wenn Sie das nächste Mal auf derselben Frequenz und Antenne senden, werden die Tunereinstellungen blitzschnell aus dem Speicher abgerufen und sind Sie binnen Millisekunden QRV.
Die Tuner stimmen bereits bei einer minimalen Leistung von ca. 2 W ab, also auch geeignet für QRP. Kurzzeitig geschützt gegen abstimmen mit hoher Sendeleistung. Das Gerät tastet in Morse QRP. Sofort die Sendung beenden und zuerst die Leistung reduzieren bis 10 Watt. Nachdem die Anpassung erfolgt ist kann die Sendeleistung wieder auf die max. zulässige Leistung erhöht werden.
Mit Hilfe von dem MFJ-993RC Remote Control kann der intelligente Antennentuner mit dem abgetzten Bedienteil ferngesteuert werden. Kabellänge etwa 3M.
Die optionale Fernspeiseweiche MFJ-4116 dient zur komfortablen Fernspeisung der Antennentuner über das Koaxkabel. Sie können den Tuner z.B. auf dem Dachboden aufstellen oder dort wo die Zuleitung der Antenne eingeführt wird. Sobald Sie einen Träger setzen und der Tuner ist in AUTO TUNE MODE geschaltet läuft automatisch der Abstimmvorgang ab, den Sie übrigens an der SWR Anzeige vom Gerät verfolgen können.
Technische Daten
| Frequenzbereich | : | 1,8-30 MHz durchgehend |
| Leistung | : | 100 W SSB/CW |
| Anpassbereich | : | 6-3200 Ohm |
| Ziel SWR | : | einstellbar 1:1 tot 1:2 |
| Antennen | : | Langdraht und 1x koaxgespeist |
| LCD Display | : | kein |
| Kreuzzeigerinstrument | : | analoge Anzeige SWR, FWD und REF Leistung |
| Bargraph | : | kein |
| Radio interface | : | unterstützt Radio Tuner Interfaces wie IC-706 Serie, Yaesu FT-897 usw. Interfacekabel ist eine Option. |
| Stromversorgung | : | 12-15 VDC/1 Amp. |
| Abmessungen | : | B 254 x H 70 x T 229 mm |
Generell sollen Antennentuner stets mit reduzierter Sendeleistung -etwa 20 Watt- abgestimmt werden. Das gilt sowohl für manuell- als auch für automatisch abstimmbare Antennentuner. Danach kann die Sendeleistung bis auf die max. zulässigen Ausgangsleistung erhöht werden. Moderne Stationsfunkgeräte haben eine eingebaute Foldback-Sendeleistungbegrenzung, die die Ausgangsleistung automatisch auf etwa 10 Watt reduziert, sobald am Antennenausgang ein erhöhtes SWR gemessen wird und schützt damit die Endstufe und weitere Bauteile des Funkgerätes. Bei Funkgeräte ohne eingebaute Foldback-Schaltung soll die Sendeleistung vor dem Abstimmvorgang manuell of 20 Watt reduziert werden.

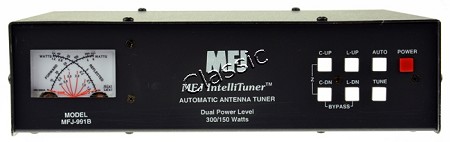

Anleitung zum Ablesen eines Kreuzzeigers
Auf der linken Skala wird die zur Antenne fließende Leistung (Vorwärtsrichtung) bzw. die Ausgangsleistung des Funkgerätes angezeigt in Watt.
Auf der rechten Skala wird die von der Antenne reflektierte Leistung (Rückwärtsrichtung) angezeigt ebenfalls in Watt.
Am Kreuzungspunkt der beiden Zeiger, an den roten Linien mit den Zahlen 1-1,2-1,4-1,5-1,8-2-3-5-8, kann der momentane Wert des Stehwellenverhältnisses (SWR-Wert) abgelesen werden.
Maße und Gewicht sind inklusive Verpackung
