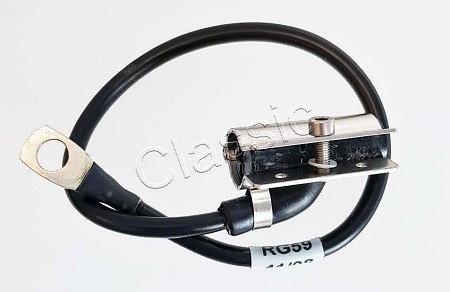

Erdungskit Koax ø 7 mm ist passend zu 7 mm Koaxkabel, H2007, Aircell 7, HighFlexx 7, LMR 300 und ähnliche.
Erdungsklemme für die Erdung der Koax-Zuleitung einer Antennenanlage wenn die vorgeschriebenen Sicherheitsmaßnahmen erfüllt werden müssen. Mit Verwendung der Erdungsklemme wird der Mantel eines koaxialen Kabels mit einer Erdungselektrode verbunden. Siehe auch Montage unten.
Technische Daten
- Für Alu- oder Kupfer-Koaxialkabel
- Kontaktwiderstand < 1 Milli-Ohm
- Witterungsbeständigkeit (IEC 68–2-14)
- Gehäuse: V2A Edelstahl
- Dichtung: EPDM Kunstgummi
- Kabel: verzinnte Kupferleitung, 600 mm, Ø 16 mm²; Kabelschuh M8; PVC isoliert, schwarz CEI 20-22
- Gewicht ca. 150 g
Montage
| : | Vorsichtig das Kabel an der Erdungsstelle entmanteln ! Entmantlungsbreite 26 mm. |
| : | Kabelhaut sorgfältig mit dem beigefügten Spezial-Silikonfett rechts und links von der Entmantlungsstelle behandeln |
| : | Kontaktklemmen des KMT aufweiten und den Metall-Mantel anbringen. Gehäuse schliessen. Schraube anziehen und die Gummidichtung an das Kabel anpassen. |
| : | Kabelschuh des Ableiters an den Erdungspunkt mittels Schraube M8 anbringen |
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L20 x B15 x H5 cm |
| Gewicht |
: |
0,15 kg |
