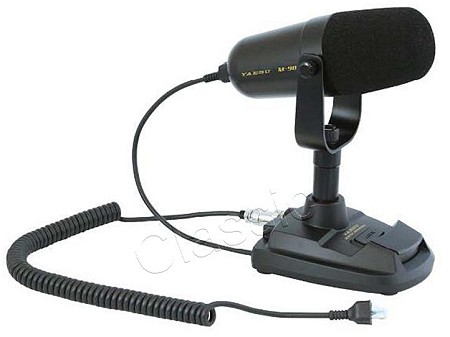

YAESU M-90D

Das neue dynamische Yaesu M-90D Tischmikrofon ist ein Verwandter des kürzlich vorgestellten M-70. Das Design ähnelt dem M-100.

Der M-90D verwendet ein dynamisches Element, das speziell auf den Frequenzgang abgestimmt ist, um eine klare und verständliche Modulation für die Funkkommunikation zu erzeugen. Das eingebaute Low-Cut-Filter ermöglicht die Gestaltung des Niederfrequenzgangs im unteren Bereich (Cutoff bei 340 Hz, -6 dB / Oktave). Ein NF-Trenntransformator ist integriert um die Audioqualität noch weiter anzuheben.

Das PTT verwendet drei Luftzylinderrohre ähnlich wie bei dem Referenzmikrofon M-1, um einen soliden und reibungslosen Langzeitbetrieb zu gewährleisten. Eine einfache One-Touch-PTT-Tastensperre befindet sich direkt über die PTT-Taste für die langen Orts-QSO's. Mit EIN / AUS kann über einen Schiebeschalter an der Unterseite des Mikrofons das Low-Cut-Filter ausgewählt werden

Der M-90D ist mit allen YAESU HF-Transceivern kompatibel, die mit einem runden 8-poligen Mikrofonanschluss oder einem 8-poligen modularen Mikrofonanschluss ausgestattet sind. Die RJ45- und 8P-Buchsen im Sockel des M-90 sind 1:1 intern gebrückt. Das mitgelieferte Mikrofonkabel hat auf der einen Seite RJ45 und auf der anderen Seite einen 8-poligen runden Stecker. Sie können das Kabel daher sowohl für Geräte mit RJ45 als auch für Geräte mit einem 8-poligen runden Mikrofonstecker verwenden. Einfach das Kabel umkehren.

Technische Daten

Element	:	Dynamisch
Versorgungsspannung	:	DC5,0 V ± 10%
Frequenzgang	:	30 - 17000 Hz
Empfindlichkeit	:	- 60 dB (1 kHz 0 dB = 1 V / 1 Pa)
Impedanz	:	600 Ohm
Abmessungen	:	B106 x H192 x T126,5 mm
Gewicht	:	530 g (ohne Kabel)

Tasten	:	PTT, PTT-Lock, Ein / Aus-Schalter Low-Cut Off am Mikrofonfuß
Filter	:	Low-Cut Off (-6 dB / Oktave bei 340 Hz)
Stecker	:	8-polig rund. Auch für RJ 45 / modulare Funkgeräte zu verwenden

Das M-90D ist passend zu u.a.:

• FT-DX101 series, FT-DX10
• FT-DX9000 series, FT-DX5000 series
• FT-DX3000D, FT-DX1200
• FT-991(A), FT-891
• FT-450(D), FT-857(D), FT-818ND, FT-817(ND)
• FT-2000(D), FT-1000MP, FT-1000MP MARK-V
• FT-950, FT-920, FT-900, FT-897(D), FT-847
