HIGHFLEXX 7

Neu im Lieferprogramm!

HIGHFLEXX 7 - ist erhältlich in 10 M.-, 25 M.-, 50 M.-, 100 M.- und 200 M.-Ring

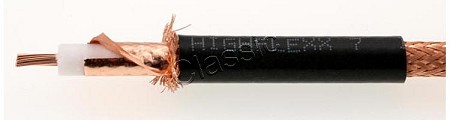

HIGHFLEXX 7 ist ein hochflexibeles, dämpfungsarmes und störstrahlungssicheres Koaxkabel für den Frequenzbereich von DC bis 6 GHz. Die im Verhältnis zum Durchmesser niedrige Dämpfung und die gute Flexibilität machen den Einsatz dieses Kabels für viele Anwendungen in der Funktechnik interessant und empfehlenswert. Die geringe Dämpfung von HIGHFLEXX 7 wird durch ein äußerst verlustarmes PE-Compound Dielektrikum (Schaum mit geringer Dichte) mit mehr als 50% Luftanteil erreicht. Der Innenleiter von HIGHFLEXX 7 ist eine Kupfer-Litze und daher sehr flexibel. Der Außenleiter von HIGHFLEXX 7 besteht aus einer überlappenden Kupferfolie mit darbüberliegendem Abschirmgeflecht. Das Schirmmaß beträgt 100%. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei zu kleinen Biegeradien geschützt.

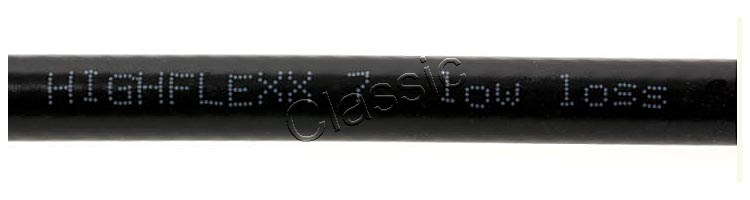

Die Außenisolierung von HIGHFLEXX 7 besteht aus UV-stabilisiertem PVC.

Technische Daten (laut Angaben Hersteller Messi & Paoloni)

Impedanz	:	50 Ohm
Innenleiter	:	Kupfer, 19 x 0,38: 1,85 mm
Dielektrikum	:	5,0 +/- 0,1 mm

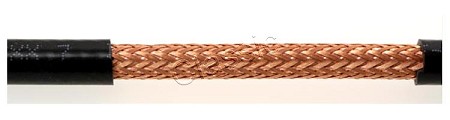

Außenleiter	:	Kupferfolie, Bedeckung 100 %, ø 5,1 mm | Kupfergeflecht, Bedeckung 70 %, ø 5,75 mm
Außenisolierung	:	hochflexibeles PVC ø 7,3 mm, UV-fest
Verkürzungsfaktor	:	0,83
Kapazität pro Meter	:	75 pF
Biegeradius	:	bis minimal 34 mm
Temperaturbereich	:	-45°C - +70°C
Widerstand Innenleiter/100 m	:	0,73 Ohm
Widerstand Außenleiter/100 m	:	0,88 Ohm
Gewicht/100 m	:	7 kg
Max. Belastbarkeit	:	10 MHz - 2280 Watt | 144 MHz - 620 Watt | 1296 MHz - 195 Watt

Dämpfung in dB/100 m

1,8 MHz	:	0,95 dB
3,5 MHz	:	1,28 dB
7 MHz	:	1,6 dB
10 MHz	:	1,9 dB
28 MHz	:	3,0 dB
50 MHz	:	4,0 dB
100 MHz	:	5,8 dB
145 MHz	:	6,9 dB
432 MHz	:	12,3 dB
1296 MHz	:	22,3 dB
2400 MHz	:	32,3 dB
