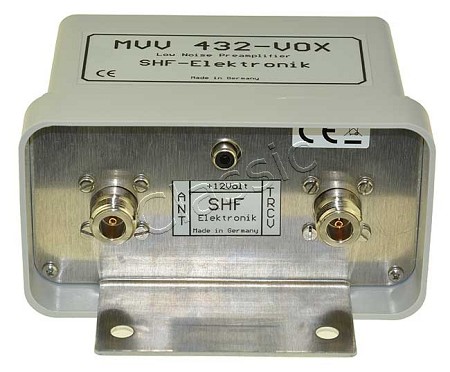

SHF EL. MVV 432-VOX

Empfangsvorverstärker 70 cm Band


Bezeichnung
Excl MwSt
Incl MwSt
Pro
Anzahl

SHF EL. MVV 432-VOX
Art. 3037112
Sofort versandfertig. Lieferfrist 2-5 Tage
Excl MwSt € 200,84
incl MwSt € 239,00
Pro 1 St.
Alle Preise sind zzgl. Versandkosten

Rauscharm und Leistungsfähig: Der neue MVV 432-VOX Empfangsvorverstärker mit VOX und PTT.

Die Vorverstärker der neuen SHF Elektronik Serie sind für die Amateurbänder 6 m, 2 m, 70 cm, 23 cm und 13 cm verfügbar. Verwendet wurden hoch rauscharme und großsignalfeste Halbleiter, die durch eine wirkungsvolle Schutzbeschaltung gegen Beschädigung durch gewöhnliche HF- Leistungseinträge abgesichert sind.

Zur Unterdrückung unerwünschter Signale werden selbstverständlich qualitativ hochwertige Helix-Filter eingesetzt. Die Vorverstärker der SHF Elektronik Serie können wahlweise mit Fern- oder Direktspeisung betrieben werden.

Bei Einsatz eines HF-Leistungsverstärkers empfehlen wir die Verwendung unserer Ablaufsteuerungen der DCW- Serie. Diese garantieren eine taktgenaue, sequenzielle Sende/Empfangs-Umschaltung, die die Relais bei der Umschaltung HF- leistungsfrei schaltet.

Der mechanische Aufbau der Vorverstärker der SHF Elektronik ist langzeiterprobt und besteht aus einem UV-beständigen, wetterfesten Gehäuse zur Mastmontage. Der Anschluß erfolgt per N-Buchse. Feuerverzinkte Schellen und Montagematerial aus Edelstahl gehören mit zum Lieferumfang.

Technische Daten

Frequenzbereich : 430-440 MHz
Rauschzahl typ. : 0,8-1,2 dB
Verstärkung typ. : typ. 22 dB, max. 26 dB (intern einstellbar)
Max. Leistung m. HF-Vox : 350 W (SSB) / 200 W (FM)
Max. Leistung m/Sequencer : 500 W PEP (SSB) / 250 W (FM)
Einfügedämpfung TX : < 0,5 dB
Betriebsspannung : 13,5 V
Stromaufnahme : 200 mA
Speisung : über separate Leitung (Stecker beigelegt) oder Fernspeisung über Koaxkabel
Anschlüsse : 1x N-Buchse Eingang + 1x N-Buchse Ausgang + 1x RCA-Buchse für Spannungsversorgung
Max. Mastdurchmesser : 56 mm

Die Verstärker werden einfach ins Koaxkabel eingeschleift. Die Stromversorgung erfolgt entweder durch Fernspeisung über das Koaxkabel oder über eine separate Leitung. Alternativ können die Verstärker über eine separate Leitung mit Betriebsspannung versorgt werden.

Die Verstärker besitzen eine eingebaute HF-VOX, die sicheren Betrieb bei normalen Leistungen gewährleistet. Für höhere Sendeleistungen ist eine direkte PTT-Steuerung nötig.Zur Sende-Empfangsumschaltung werden bei den größeren Modellen echte Koaxrelais verwendet

Ohne Stromversorgung schalten alle Vorverstärkerdes SHF Elektronik auf 'pass-through'. So werden Schäden am Verstärker auch bei Stromausfall vermieden.

Maße und Gewicht sind inklusive Verpackung
Maße  :  L15 x B15 x H15 cm
Gewicht  :  0,88 kg
