Die

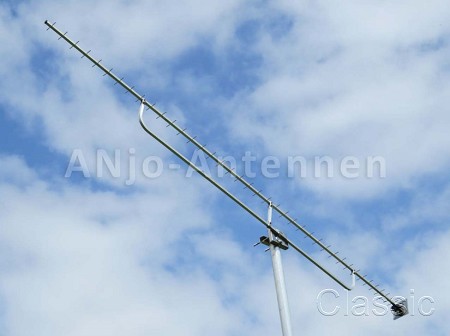

ANjo YA235043P ist eine gewinn-optimierte 43 EL. wide-space Yagi-Antenne mit gefaltetem Dipol und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.
ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.
Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.
Technische Daten
| Frequenzbereich | : | 2300-2460 MHz |

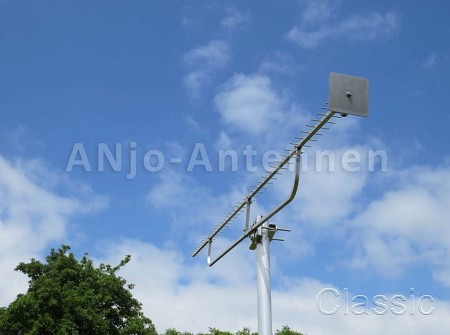

| Elementzahl | : | 43 mit flächen Reflektor |
| Gewinn | : | 20,7dBi |
| Vor- Rückverhältnis | : | 26,4dB |
| Öffnungswinkel | : | E=18,2° / H=18,6° |
| Länge mechanisch | : | 2,0m mit Unterzug |

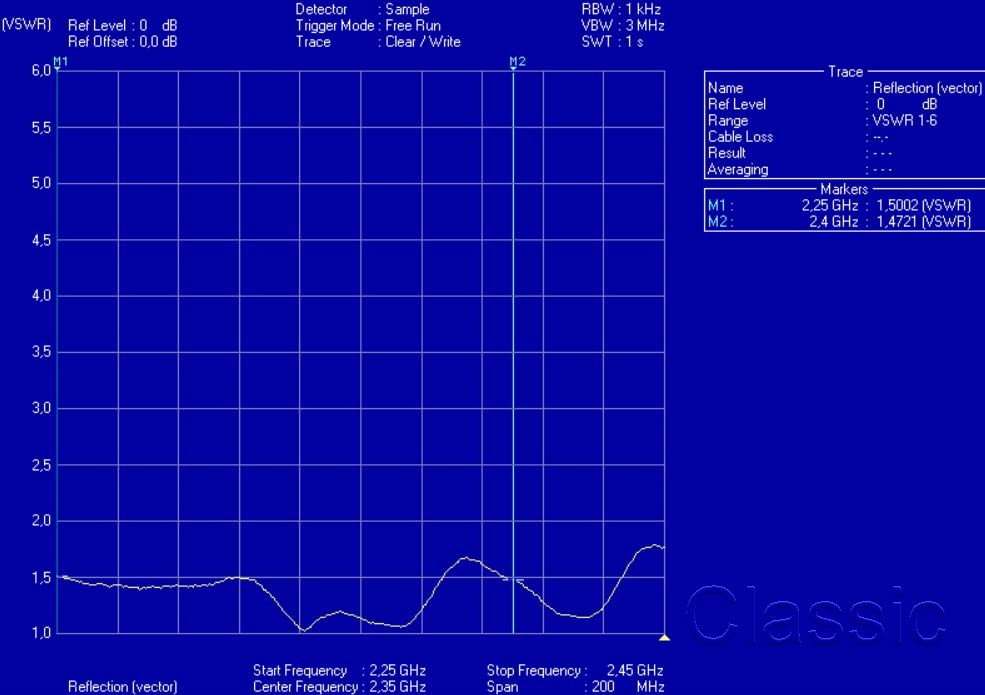

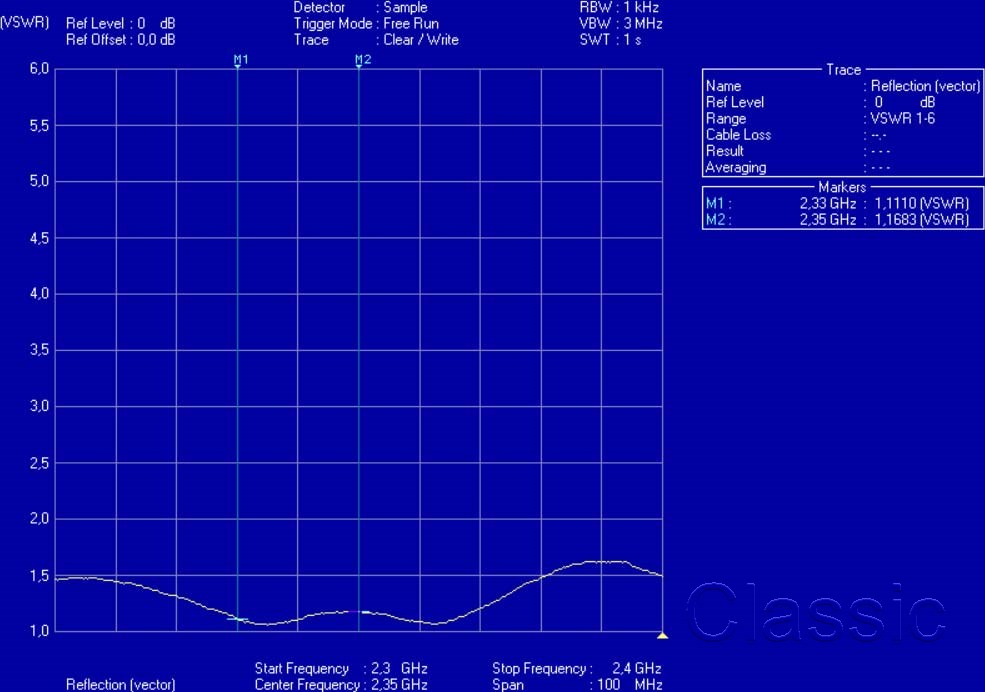

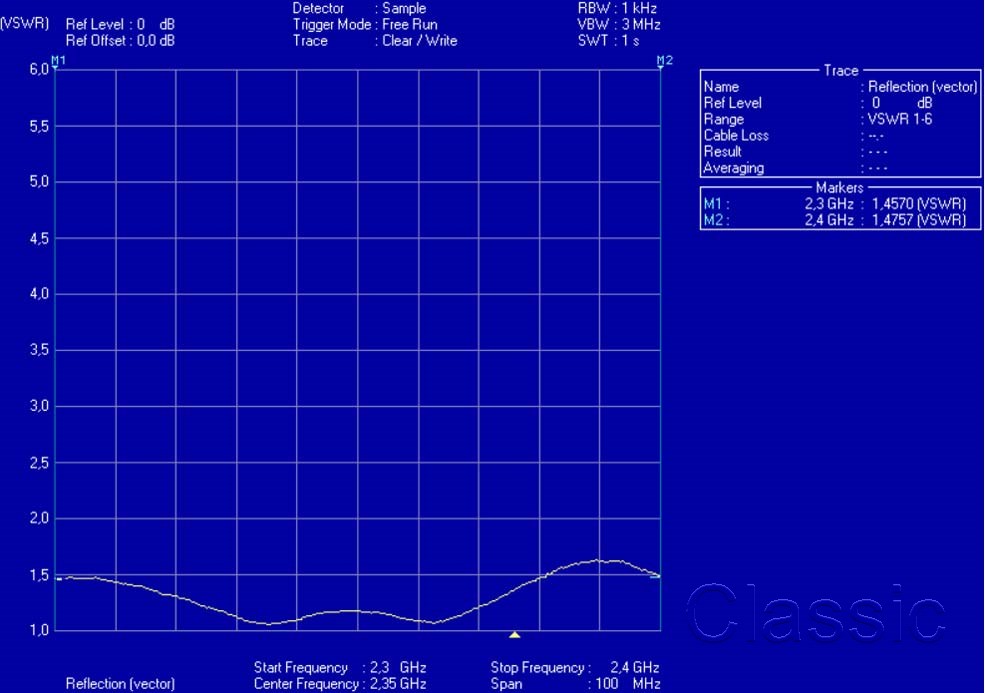

| Impedanz | : | 50 Ohm; VSWR siehe Anpass-Diagramm |
| Anschluß | : | Qualitäts N – Buchse |
| Winddruck | : | 53N bei 120km/h, 95N bei 160km/h |
| Belastbarkeit | : | 200W CW; 400W PEP |
| Material | : | Boom und Elemente aus Alu; Mastschelle und Verbindungsteile aus V2A |
| Mastschelle | : | Elevation einstellbar |
| Gewicht | : | 1kg |
Stockungsabstand für horizontale Polarisation: H=41cm V=43cm
Stockungsabstand für vertikale Polarisation: H=43cm V=41cm
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L200 x B20 x H11 cm |
| Gewicht |
: |
2,10 kg |
