Die

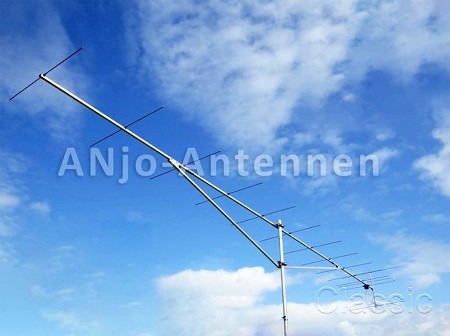

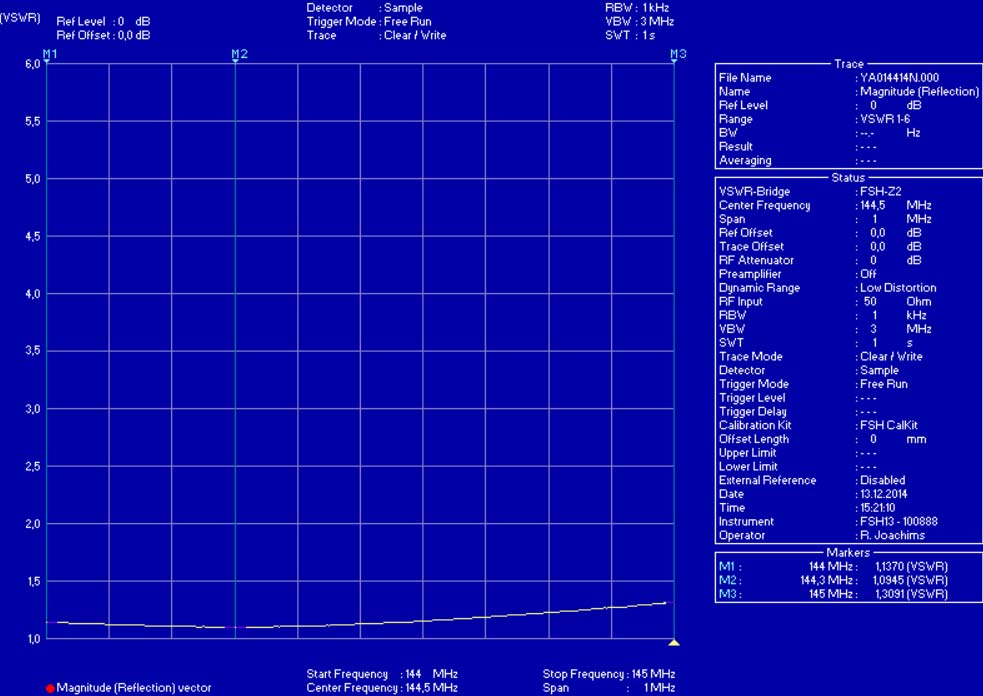

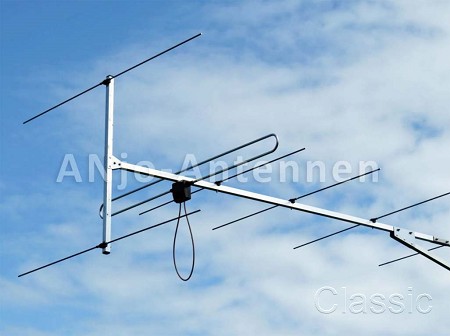

ANjo YA014414P ist eine gewinn-optimierte 14 EL. wide-space Yagi-Antenne mit gefaltetem Dipol und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.
ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.
Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.
Technische Daten
| Frequenzbereich | : | 144-146 MHz |
| Elementzahl | : | 14 |
| Gewinn | : | 15,6 dBi |
| Vor- Rückverhältnis | : | 19,1 dB |
| Öffnungswinkel | : | E=31° / H=33,5° |
| Länge mechanisch | : | 6,7 m mit Unterzug |
| Impedanz | : | 50 Ohm; VSWR siehe Anpass-Diagramm |
| Anschluß | : | Qualitäts N - Buchse |
| Winddruck | : | 270N bei 120km/h, 480N bei 160km/h |
| Belastbarkeit | : | 1kW CW; 2kW PEP |
| Material | : | Boom und Elemente aus Alu; Mastschelle und Verbindungsteile aus V2A |
| Gewicht | : | 6,5 kg |
Stockungsabstand für horizontale Polarisation: H=386 cm V=360 cm
Stockungsabstand für vertikale Polarisation: H=360 cm V= 386 cm
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L200 x B17 x H17 cm |
| Gewicht |
: |
8,20 kg |
