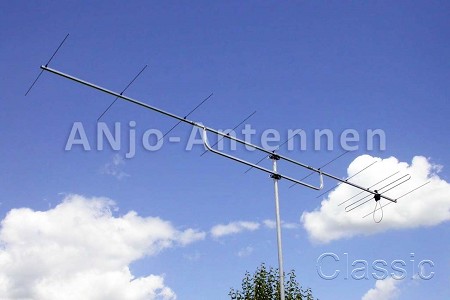

ANjo YA014410E ist eine gewinn-optimierte 10 EL. wide-space Yagi-Antenne mit gefaltetem Dipol und breitbandiger 50-Ohm-Anpassung; siehe SWR-Diagramm.
ANjo-Antennen mit messbarer Qualität und Präzision (± 0,02mm!) sind in Deutschland entwickelte und produzierte yagi- und logarithmisch periodische Antennen im Frequenzbereich 50 MHz bis 3000 MHz.
Der anspruchsvolle VHF / UHF / SHF-Funkamateur kann aus einer Reihe von verstärkungsoptimierten, hochwertigen Yagi-Antennen für Tropo, MS, EME und andere Modi wählen. Zirkular polarisierte Satellitenantennen, sowohl als Rundstrahl- als auch als Richtantennen. Teilweise umschaltbares LHCP oder RHCP. Mehrfach gestapelte Vierfachantennen mit großen horizontalen Öffnungswinkeln und optimaler Nebenkeulenunterdrückung und gleichzeitig sehr kleinen vertikalen Öffnungswinkeln.
Technische Daten
| Frequenzbereich | : | 144-146 MHz |
| Elementzahl | : | 10 |
| Gewinn | : | 14,0dBi |
| Vor- Rückverhältnis | : | 20dB |
| Öffnungswinkel | : | E=36° / H=40° |
| Länge mechanisch | : | 4,5m mit Unterzug |

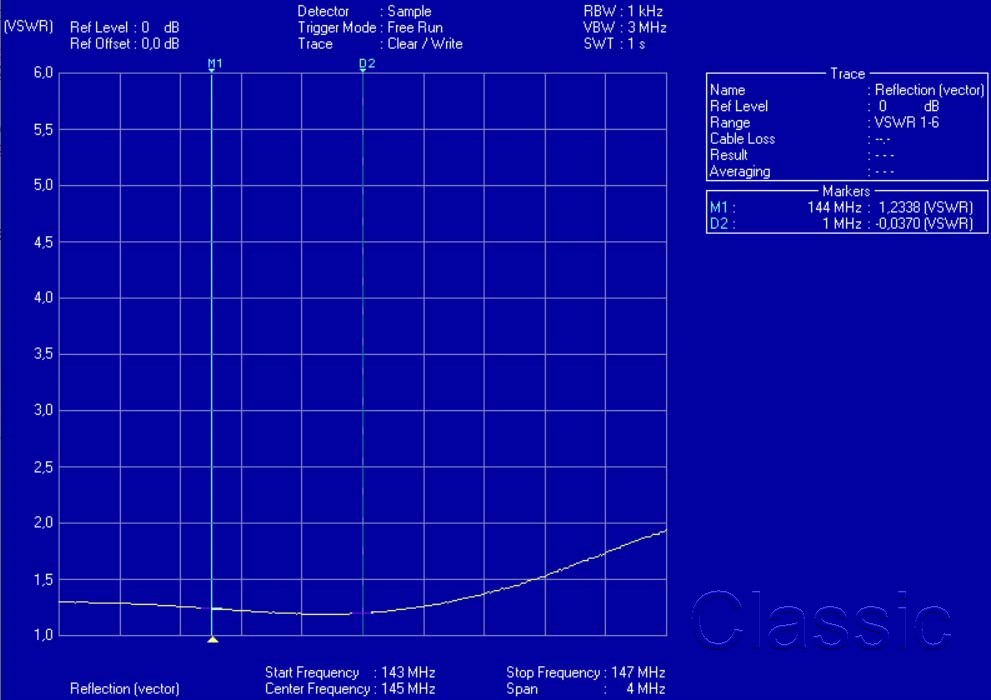

| Impedanz | : | 50 Ohm; VSWR siehe Anpass-Diagramm |
| Anschluß | : | Qualitäts N - Buchse |
| Winddruck | : | 169N bei 120km/h, 300N bei 160km/h |
| Belastbarkeit | : | 1kW CW; 2kW PEP |
| Material | : | Boom und Elemente aus Alu; Mastschelle und Verbindungsteile aus verzinktem Stahl |
| Gewicht | : | 4,0kg |
Stockungsabstand für horizontale Polarisation: H=330cm V=300cm
Stockungsabstand für vertikale Polarisation: H=300cm V=330cm
Maße und Gewicht sind inklusive Verpackung
| Maße |
: |
L163 x B20 x H11 cm |
| Gewicht |
: |
4,80 kg |
