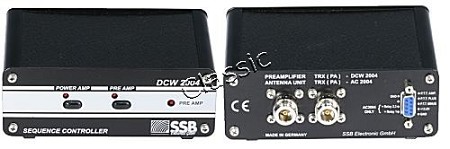

DCW 2004 B Ablaufsteuerung 6 m-2 m-70 cm
Die Fernspeiseweiche inkl. Ablaufsteuerung DCW 2004 B dienst zur komfortablen Fernspeisung der MHP - R SUPER - AMP Vorverstärker über das Koaxialkabel, sowie für die zeitlich verzögerte Zuschaltung von HF- Leistungsverstärker.
Die sequentielle Steuerung der DCW 2004 B verhindert zuverlässig, dass der empfindliche Vorverstärker durch HF-Spitzen im Umschaltmoment beschädigt wird. Sie verfügt über insgesamt 3 Schaltausgänge, die steigenden Verzögerungszeiten versehen sind. So Lassen sich nicht nur Leistungsverstärker, sondern auch andere Geräte, wie z. B. Transverter, zeitlich definiertz zuschalten.
Die DCW 2004 B ist für die Verstärker der MHP - R Serie und der SP Serie ausgelegt. Der PTT Schalteingang der DCW 2004 B akzeptiert eine Schaltung gegen Masse oder gegen +15 ... 12V. Der Vorverstärker und ein evt. eingesetzter Leistungsverstärker können über Schalter nach Bedarf ein- oder ausgeschaltet werden.
Die HF-Sektion der DCW 2004 B weist eine äußerst geringe Einfügedämpfung und ein hohes Schirmmaß auf.
Technische Daten
| Übertragbare Leistung 6/2m | : | 1,0 KW (SSB) |
| Übertragbare Leistung 70cm | : | 0,6 KW (SSB) |
| Einfügedämpfung | : | < 0,1 dB |
| Anschlussnorm | : | N-Buchse |
| Vorverstärkerspannung | : | 0,5 A max belastbar |
| PTT Schaltausgang | : | 30 V bei 0,5 A max. |
| Relais Schaltausgänge | : | 30 V bei 0,5 A max. |
| -PTT Eingang | : | schaltet bei <2 V |
| +PTT Eingang | : | schaltet bei >5 V |
| Betriebsspannung | : | 12-14 V |
| Empf. Betriebsspannung | : | 13,8 V |
| Abmessungen | : | 40x120x654 mm |
| Gewicht | : | 600 g |
Maße und Gewicht sind inklusive Verpackung
